Гайд Настройка MikroTik CAPsMAN v2 на hAP ac (2.4 ГГц и 5 ГГц)


    Последний пост

Иван Сеченов
 Иван Сеченов
Уважаемый участник Участник сообщества

Обновление RouterOS

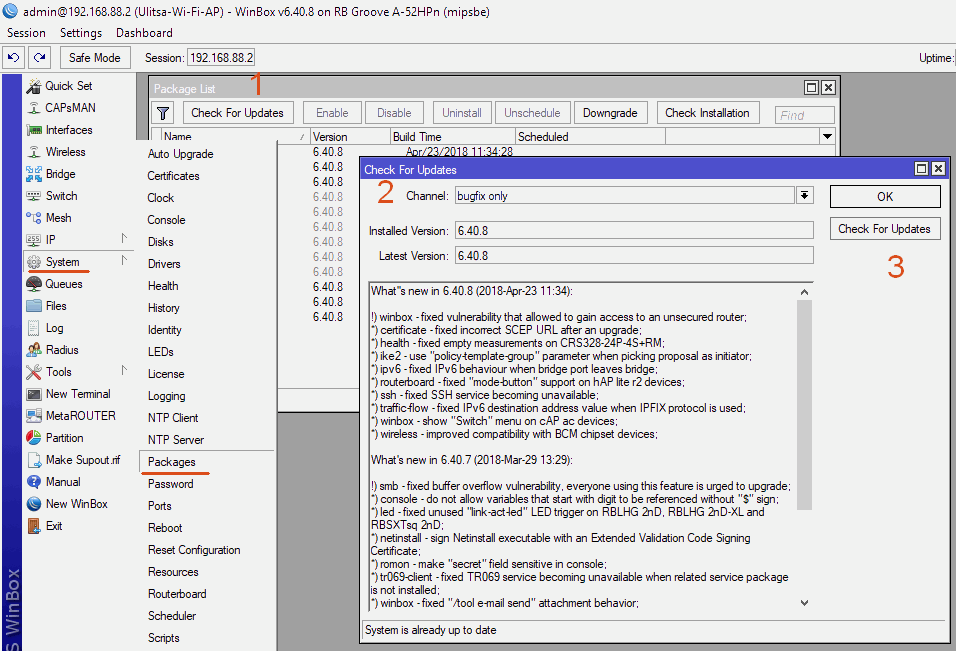

Меню System > Package. Мы увидим какая версия ROS установлена и какие используются пакеты.

Нажимаем Check For Updates (1), выбираем ветку с которой будем делать обновление (2) и нажимаем кнопку Check For Update (3).

Если у вас не актуальная версия RouterOS то появится информация с изменениями в новой версии (What’s new) и кнопка Download&Install, нажмите её.

Команды в консоли:

/system package update set channel=bugfix
/system package update check-for-updates

          channel: bugfix
  current-version: 6.40.8
   latest-version: 6.40.8
           status: System is already up to date

/system package update download
/system package update install

Обновление Firmware

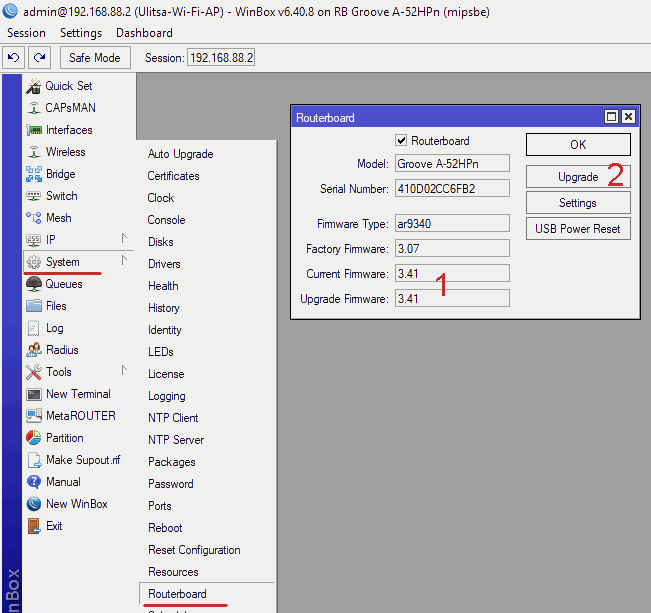

Меню System > Routerboard. Далее смотрим, если у вас отличаются версии Current firmware и Upgrade firmware (1), тогда нажимаем кнопку Upgrade (2) и перезагружаем роутер (меню System > Reboot).

Команды в консоли:

/system routerboard print

       routerboard: yes
             model: Groove A-52HPn
     serial-number: 410D02BC6FB2
     firmware-type: ar9340
  factory-firmware: 3.07
  current-firmware: 3.41
  upgrade-firmware: 3.41

/system routerboard upgrade
/system reboot

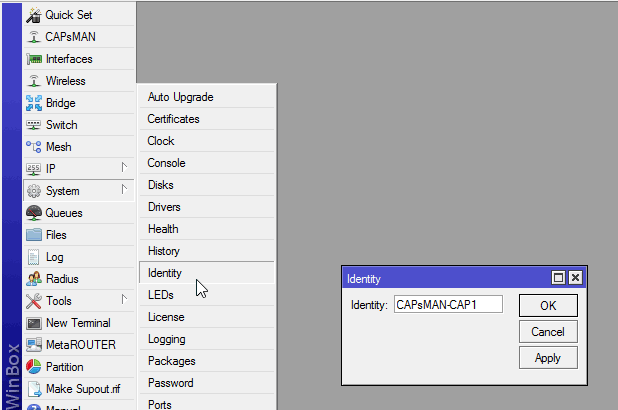

Настройка идентификатора MikroTik’а

Прописываем идентификатор MikroTik’а, что бы в дальнейшем было проще ориентироваться.

Команды в консоли:

/system identity
set name=CAPsMAN-CAP1

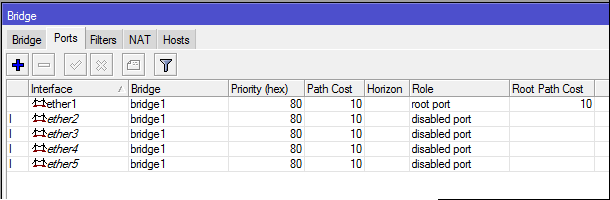

Настройка бриджа

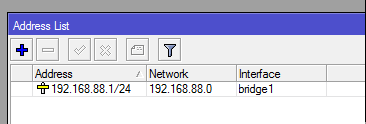

Создаем bridge, добавляем в него интерфейсы (все кроме Wi-Fi) и присваиваем IP адрес. Wi-Fi интерфейсы сами добавятся в нужный бридж.

Акцентировать на этом внимание не буду, всё стандартно.

Команды в консоли:

/interface bridge port
add bridge=bridge1 interface=ether1
add bridge=bridge1 interface=ether2
add bridge=bridge1 interface=ether3
add bridge=bridge1 interface=ether4
add bridge=bridge1 interface=ether5

/ip address
add address=192.168.88.1/24 interface=bridge1 network=192.168.88.0

Не добавляйте в bridge Wi-Fi интерфейсы. CAPsMAN, в зависимости от настроек Local Forwarding в Datapath, сам добавит или нет Wi-Fi интерфейсы в bridge.

Если вы вручную добавите Wi-Fi в bridge, могут быть проблемы и сообщения в логах:

bridge port received packet with own address as source address (4f:5e:0d:15:60:6s), probably loop

Включаем CAPsMAN

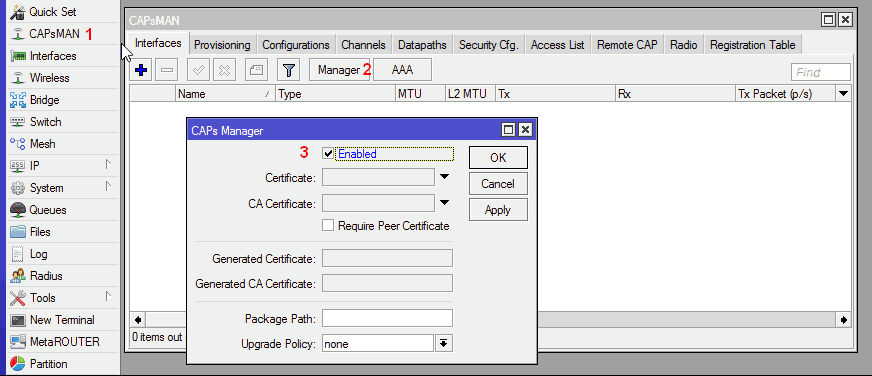

Выбираем меню CAPsMAN (1), нажимаем кнопку Manager (2) и включаем CAPsMAN (3).

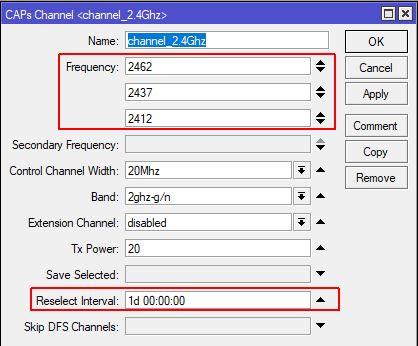

Настройка Channel для 2.4 Ghz (20 Mhz)

Команды в консоли:

/caps-man channel add band=2ghz-g/n control-channel-width=20mhz extension-channel=disabled frequency=2462,2437,2412 name=channel_2.4Ghz reselect-interval=1d tx-power=20

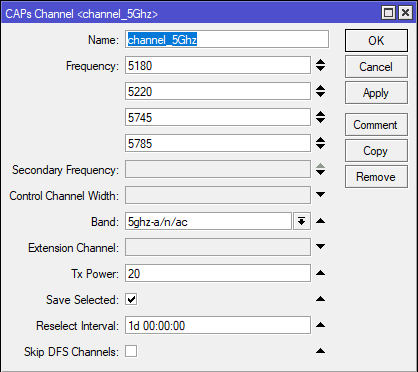

Настройка Channel для 5 Ghz (40 Mhz)

Команды в консоли:

/caps-man channel add band=5ghz-a/n/ac frequency=5180,5220,5745,5785 name=channel_5Ghz reselect-interval=1d save-selected=yes skip-dfs-channels=no tx-power=20

Настройка Datapaths

Настраиваем как будет ходить трафик от Wi-Fi клиентов.

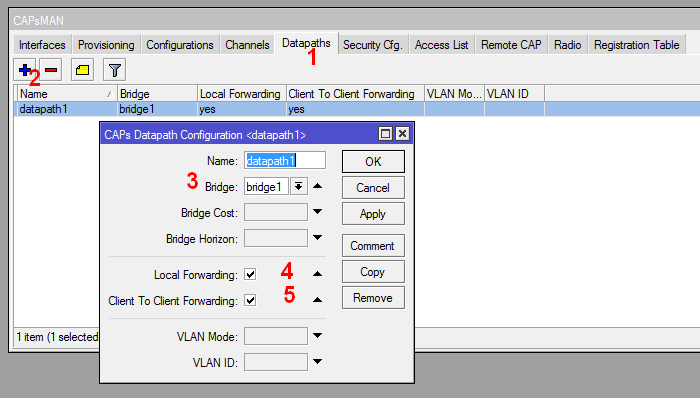

Выбираем закладку Datapaths (1), добавляем новый (2), выбираем ранее созданный Bridge (3) и устанавливаем Local Forwarding (3) и Client To Client Forwarding (4).

Client To Client Forwarding — разрешаем или нет Wi-Fi клиентам видеть друг-друга в рамках одного радиомодуля (радиоинтерфейса).

Local Forwarding — если включён Local Forwarding, то Wi-Fi интерфейс добавится в локальный бридж конкретной CAP и трафик от Wi-Fi клиентов подключённых к данной CAP будет терминироваться локально.

Если Local Forwarding выключен, то организуется туннели от CAP до CAPsMAN. Wi-Fi интерфейсы CAP’ов добавятся в бридж CAPsMAN’а и весь трафик со всех CAP’ов, через туннели, пойдёт централизованно через CAPsMAN.

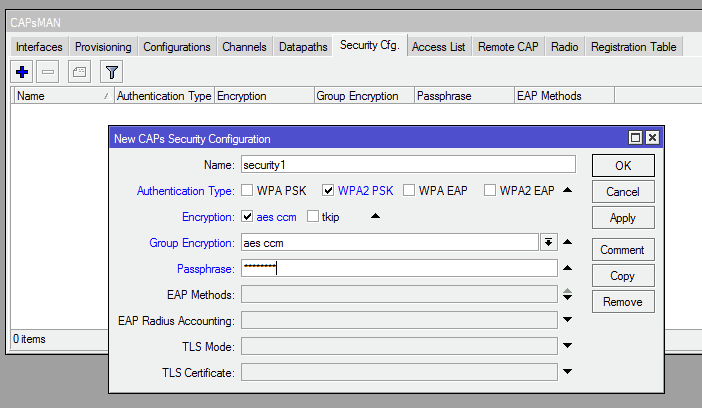

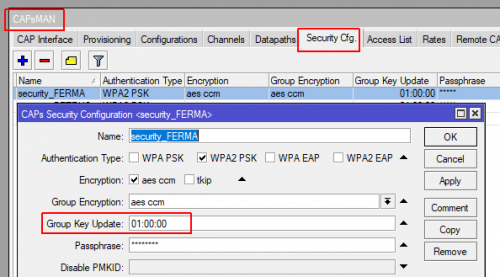

Настройка Security

Некоторые Wi-Fi клиенты отключаются от точки доступа примерно раз в 5 минут и в этот момент в логе MikroTik появляется запись:

caps,info 28:FF:4E:BD:CA:4F@cap3 disconnected, group key timeout

Необходимо увеличить параметра group-key-update (как часто, точка доступа обновляет и передаёт клиентам новый групповой ключ).

Создание Configuration для 5 Ghz

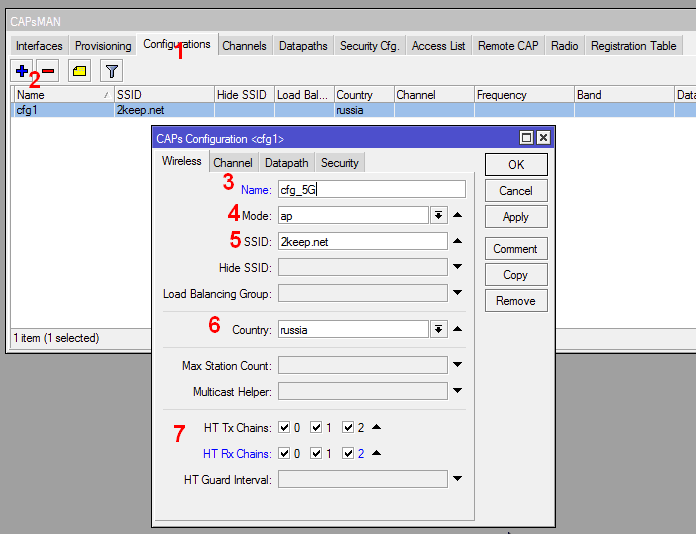

В закладке Configurations (1) добавляем конфигурацию (2) для 5 Ghz диапазона.

Задаём имя конфигурации (3), режим работы Wi-Fi радио карты (4), SSID (5), страну (6) и антенны (7).

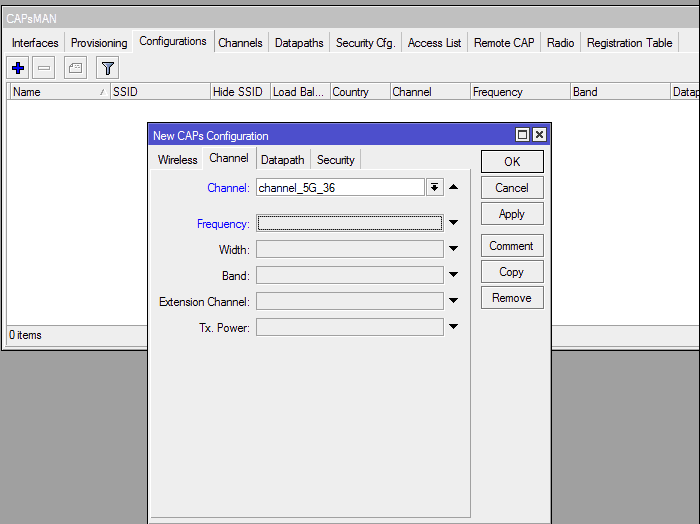

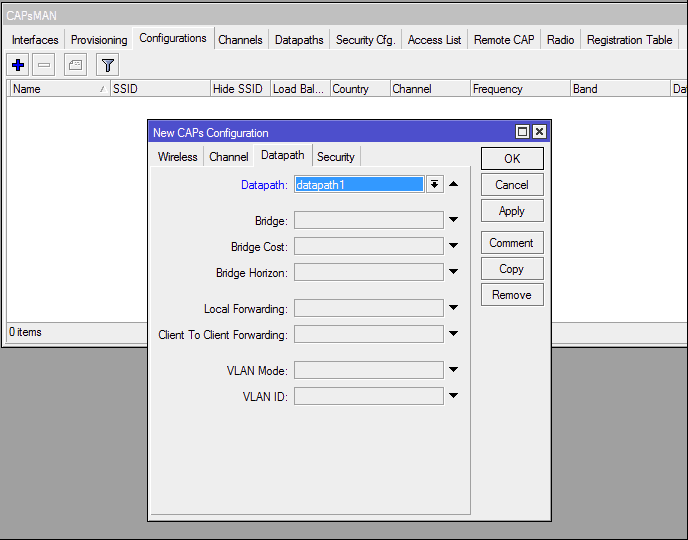

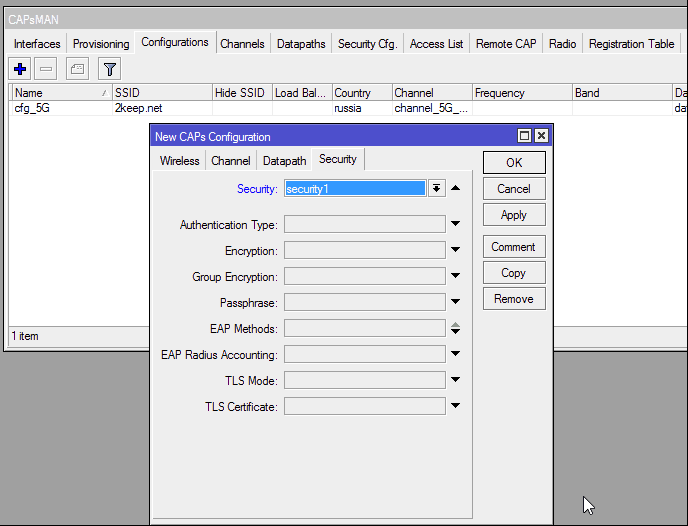

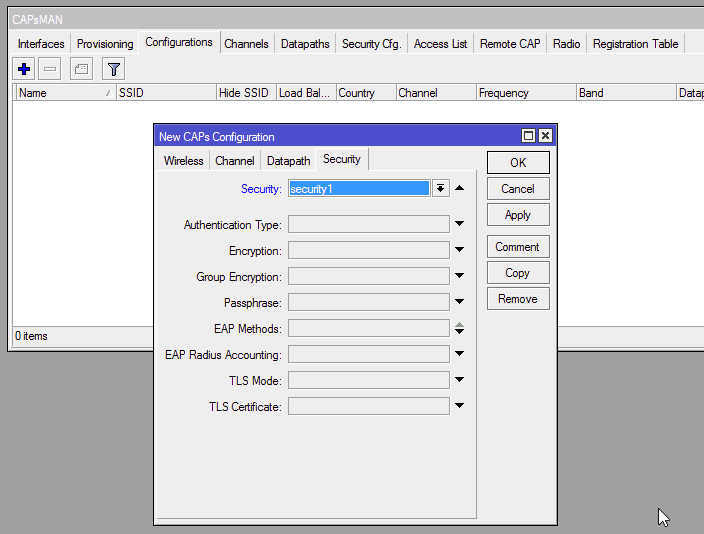

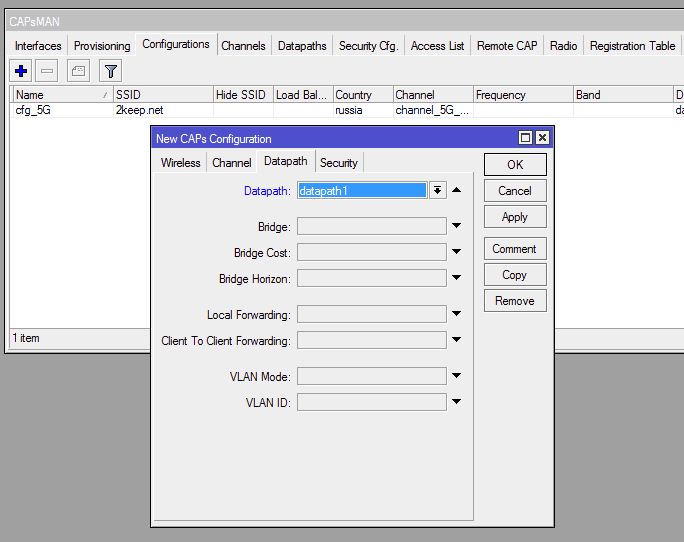

В закладках Channel, Datapath и Security выбираем выше созданные Groups (профили настроек).

По умолчанию, все новые CAP’ы динамически подключенные к CAPsMAN будут использовать канал 36. В дальнейшем мы сможем задать свой собственный канал для каждой CAP.

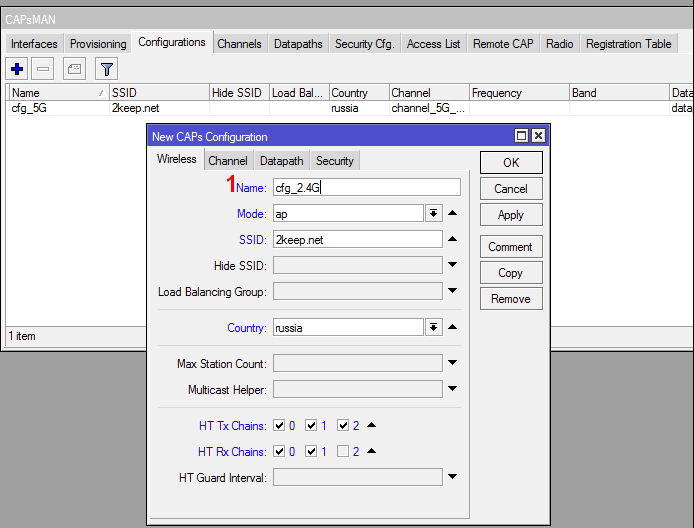

Создание Configuration для 2.4 Ghz

Настройки аналогичны настройкам для 5 Ghz, задаём только своё имя конфигурации (1).

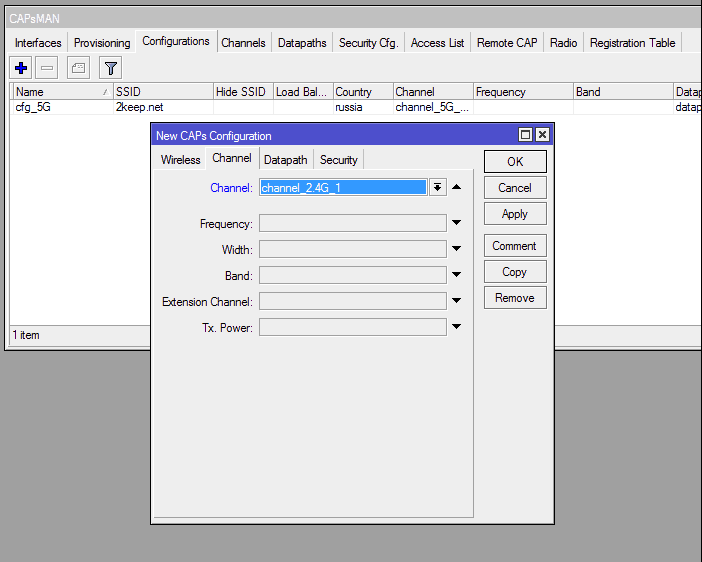

В закладках Channel, Datapath и Security выбираем выше созданные Groups (профили настроек).

По умолчанию, все новые CAP’ы динамически подключенные к CAPsMAN будут использовать канал 1. В дальнейшем мы сможем задать свой собственный канал для каждой CAP.

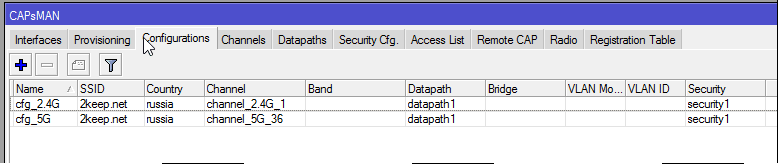

В результате мы получим две конфигурации для 2.4 и 5 Ghz диапазонов.

Настройка Provisioning

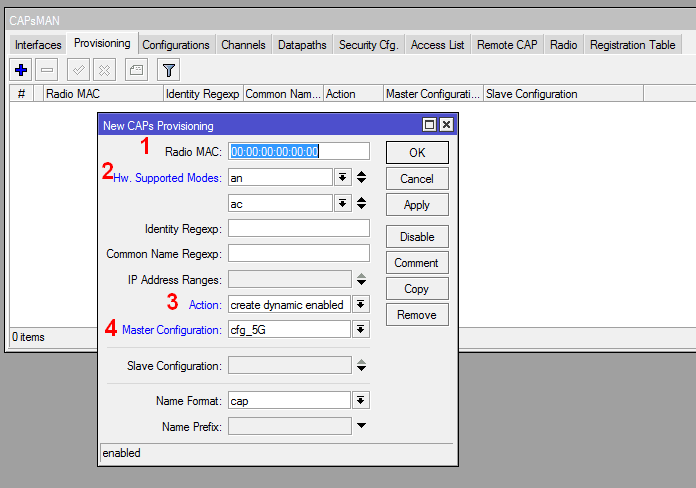

Provisioning для MikroTik с 5Ghz радиокартами

  • Мы можем указать конкретный MAC адрес радиомодуля (1) CAP’а, которому будет присваиваться конкретное правило настройки (Provisioning). В данном случае, MAC всё нули, т.е. применять для всех CAP’ов с любым MAC.
  • Указываем для каких радиокарт (2) действует данное правило настройки (Provisioning). В нашем случае для карт 802.11a, n и ac.
  • Параметр Action (3) указываем как на скриншоте.
  • Выбираем ранее созданную конфигурацию для 5 Ghz (4).

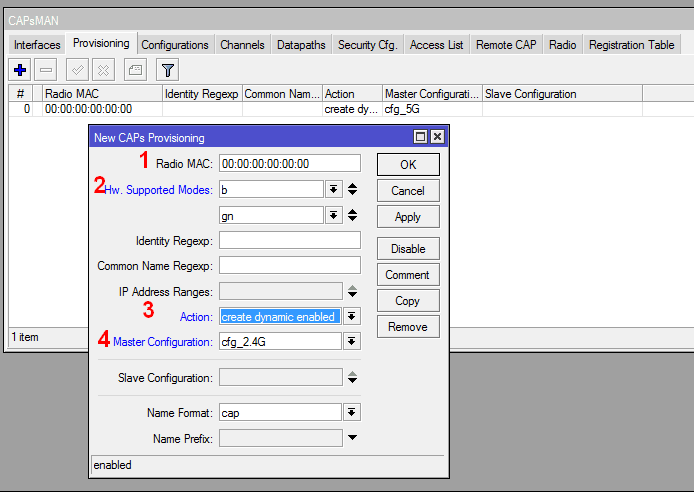

Provisioning для MikroTik с 2.4 Ghz радиокартами

  • Мы можем указать конкретный MAC адрес радиомодуля (1) CAP’а, которому будет присваиваться конкретное правило настройки (Provisioning). В данном случае, MAC всё нули, т.е. применять для всех CAP’ов с любым MAC.
  • Указываем для каких радиокарт (2) действует данное правило настройки (Provisioning). В нашем случае для карт 802.11b, g и n.
  • Параметр Action (3) указываем как на скриншоте.
  • Выбираем ранее созданную конфигурацию для 2.4 Ghz (4).

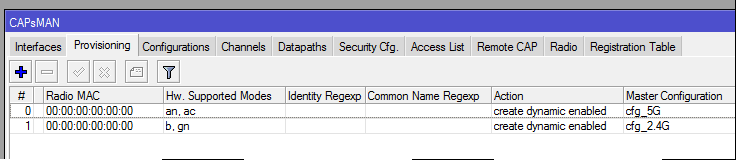

В результате мы получим следующий список Provisioning:

На этом, базовые настройки CAPsMAN закончены.

Настройка локальных Wireless интерфейсов для работы с CAPsMAN

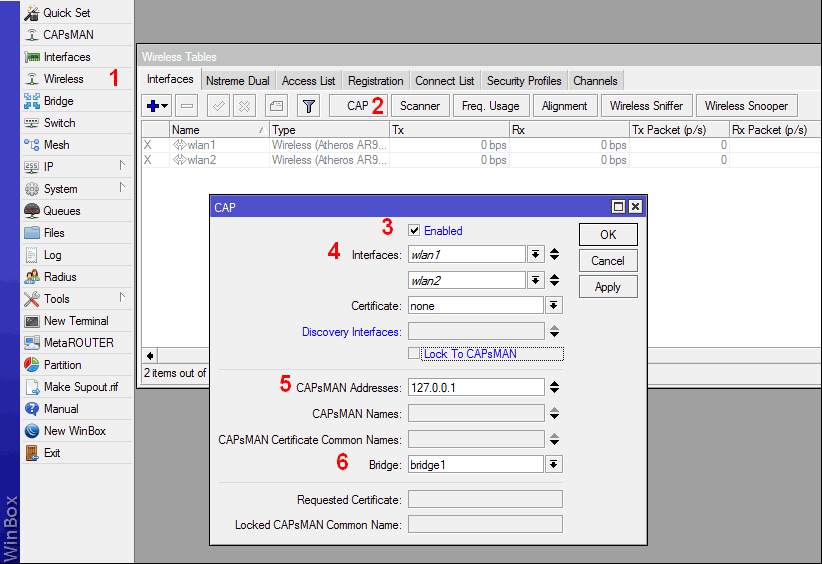

Мы настроили CAPsMAN на первом hAP ac lite, теперь настроим на нём Wireless интерфейс (локальный CAP), которая будет под контролем CAPsMAN.

  • Заходим в меню Wireless (1).
  • Нажимаем кнопку CAP (2).
  • Включаем работу CAP с CAPsMAN (3).
  • Выбираем Interfaces (4) которые будут под контролем CAPsMAN (wlan1 — 2.4Ghz и wlan2 — 5Ghz).
  • Для локального CAP, указываем локальный (loopback) IP адрес CAPsMAN (5) [И если нужно настраиваем firewall для пропуска локального трафика от CAP к CAPsMAN. Подробнее тут]. IP можно не указывать, а указать только Discovery Interfaces. CAP будет искать CAPsMAN в той сети, где находится Discovery Interfaces.
  • Указываем Bridge (6) в который будет добавляться Wireless интерфейс если включен Local Forwarding в Datapath.

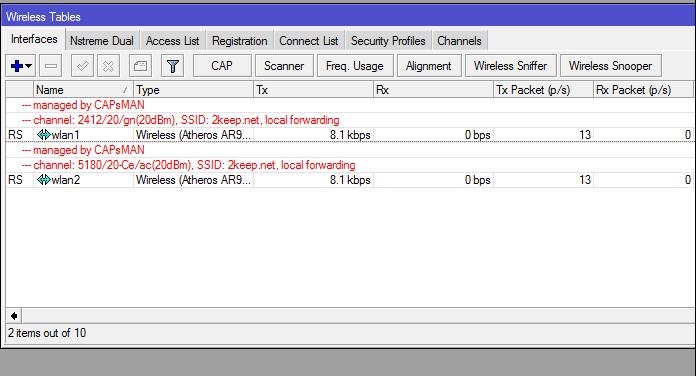

В результате мы видим, что Wireless интерфейсы wlan1 и wlan2 находятся под управлением CAPsMAN.


ОтветитьЦитата
Автор темы Размещено : 07.03.2025 11:56
